產品名稱：

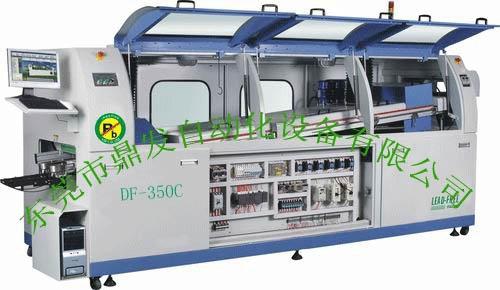

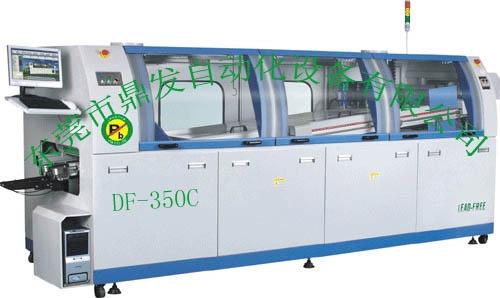

頂級大型無鉛雙波峰(電腦/觸摸屏/按鍵)
產品型號：
DF-350C DF-350M DF-350A
產品介紹：
產品特點:
機體線型外觀設計，采用噴塑工藝，美觀大方， 經久耐用
三段獨立1.8米預熱區，全熱風預熱，帶射燈補償裝置，使PCB獲得良好的焊接效果
專利壓鑄式鈦合金鏈爪，不粘錫，永不變形，壽命長
全程觀察窗，方便操作和維護
錫爐升降與進出，自動調與手工調結合。采用靠背式設計，防止誤操作損傷機器
配有冷卻模塊，溫度補償模塊，適合無鉛焊接和多種工藝要求
公司最新發明的超平穩，超高濾波源發生器，大幅削弱了流道內部錫流震蕩及紊流的產生，錫波平穩，氧化量大幅降低，維護簡單
傳動機構采用精密模塊化設計，傳動準確，壽命長，易保養
松香噴霧裝置可拉出，并可拆卸，便于清潔維護
隔離式噴霧裝置，助焊劑煙霧從專用風道排出
強大參數庫功能，各類PCB工藝參數可按需調用操作
采用專業工業電腦控制系統，確保系統具有可靠性和穩定性
可按用戶設定的日期、時間及溫控參數進行自動開關機
系統故障自我診斷，故障原因自動顯示，故障排除方法隨時查詢
加熱溫度采用PID閉環控制，溫控穩定可靠。
閉環式自動跟蹤噴霧系統，噴霧寬度和噴霧時間自動調節，并可按需設置提前和延長噴霧時間
過板自動起波，最大限度減少錫氧化量
運輸系統采用離合器限力+限流器雙重保護
短路及過流保護系統
運輸系統閉環控制。無級調速，精確控制PCB預熱與焊接時間。
工業電腦控制系統雙波峰焊接裝置，除兼容一貫的機器自動化性能外更采用流線型機體設計，簡單便捷的電腦視窗系統，將自動化生產及管理紀錄提升至更高層次
技術參數：


項目	DF-350A	DF-350M	DF-350C
控制方式	按鍵+三菱PLC	觸摸屏+三菱PLC	電腦（windows操作系統）+西門子PLC
運輸馬達	1P AC220V 90W
運輸速度	300-2000mm/min
基板寬度	50-350mm（W）
運輸高度	750±20mm
預加熱區	功率：12KW 長度：1800mm三段 PID 控制溫度：（室溫-250℃）
錫爐加熱	15KW （鑄鐵發熱板）（室溫-300℃）
錫爐容量	420KG
波峰高度	0-12mm
波峰馬達	3P AC220V 0.36KW×2pcs
洗爪泵	1P AC220V 6W
冷卻	強制離心鼓風冷
PCB運輸方向	L→R(R→L)
噴頭移動馬達	氣缸/步進馬達
助焊劑容量	6Litres
助焊劑氣壓	3-5BAR
焊接角度	4-6°
電源	3P AC380V 50HZ 63A
總功率/運行功率	28KW/8KW

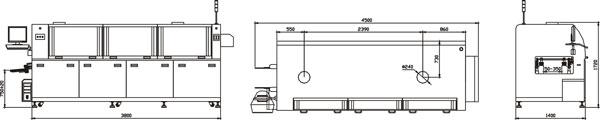

機身尺寸	3800（L）×1400（W）×1700mm（H）
外型尺寸	4500（L）×1400（W）×1700mm（H）
凈重	1800KG
排風量要求	25立方/分鐘 2(通道) ∮240mm
